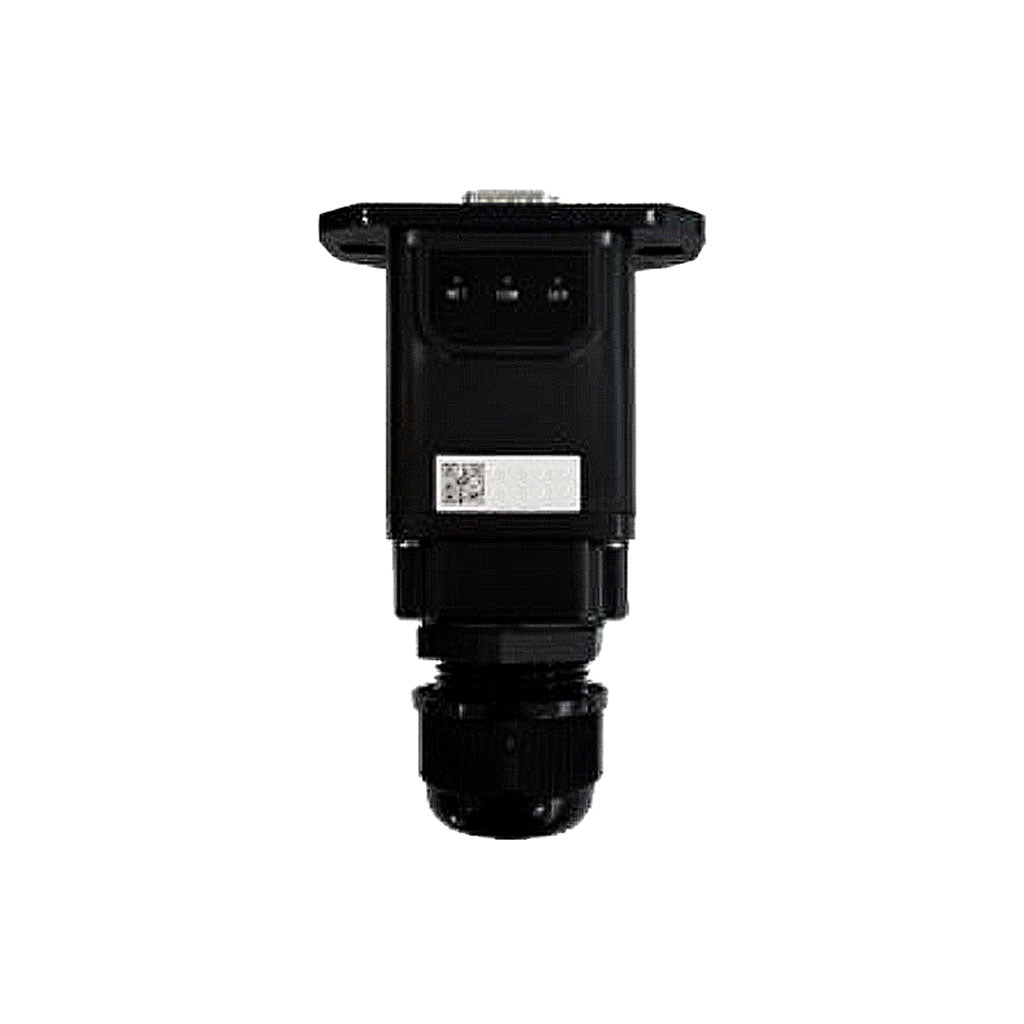

Ethernet data logger LSE-3 (DB-9)

De Deye LSE-3 LAN Ethernet Logger Module is dé professionele oplossing voor installateurs die betrouwbare en stabiele monitoring van PV-systemen willen garanderen. Deze datalogger maakt real-time uitlezing en beheer van Deye-omvormers mogelijk via een vaste ethernetverbinding (LAN 10/100 Mbps) en is daarmee ideaal voor locaties waar WiFi of mobiele netwerken minder betrouwbaar zijn.

Dankzij het plug-and-play ontwerp, voeding direct vanuit de omvormer en de IP65-behuizing is de LSE-3 perfect geschikt voor zowel residentiële als zakelijke zonne-energie installaties.

Altijd stabiele verbinding
Ethernet (LAN) biedt een constante en storingsvrije dataverbinding – essentieel voor professionele monitoring en service op afstand.

Plug & play installatie
Geen externe voeding nodig. De logger wordt direct gevoed vanuit de Deye-omvormer.

Volledig geïntegreerd met SOLARMAN
Naadloze koppeling met het SOLARMAN Professional Platform voor realtime monitoring, foutdiagnose en gecentraliseerd beheer van meerdere installaties.

IP65 – geschikt voor buitenmontage
Water- en stofdicht, bestand tegen zware weersomstandigheden.

Remote firmware upgrades
Altijd up-to-date zonder fysieke interventie op locatie.

Lokale configuratie via Bluetooth
Snelle inbedrijfstelling, debugging en diagnose mogelijk via smartphone.

Toepassing voor installateurs

De Deye LSE-3 is ideaal voor:

• Residentiële PV-installaties
• MKB-systemen
• Installaties met beperkte of instabiele WiFi
• Projecten waar betrouwbaarheid en service op afstand cruciaal zijn
• Beheer van meerdere installaties vanuit één platform

Technische specificaties Ethernet data logger LSE-3

• Connectiviteit: Ethernet (LAN 10/100 Mbps)
• Ondersteunde communicatie: Ethernet, WiFi, Bluetooth (lokale configuratie)
• Voeding: DC 4,7V – 15V (via omvormer)
• Vermogen: ± 1 – 1,5 W
• Beschermingsklasse: IP65
• Data-interface: RS485 / RS232 / TTL
• Gegevensinterval: Standaard 5 min (instelbaar 1–15 min)
• Geheugen: 2 MB Flash (optioneel tot 16 MB)
• Temperatuurbereik: -40°C tot +85°C
• Luchtvochtigheid: <90% (niet-condenserend)
• Firmware: Op afstand upgradebaar
• Functionaliteit: Real-time monitoring, data recovery, remote control

Installatie & gebruik data logger

De LSE-3 Ethernet datalogger wordt rechtstreeks aangesloten op de Deye-omvormer en heeft geen externe voeding nodig.
Na aansluiting:

1. Verbind de logger met het LAN-netwerk
2. Registreer het systeem in de SOLARMAN app of webportal
3. Monitor prestaties, opbrengst en storingen realtime
4. Configureer lokaal via Bluetooth indien gewenst

Inhoud verpakking

1. 1× Deye LSE-3 LAN Ethernet Logger
2. Gebruikershandleiding

De Ethernet data logger LSE-3 (DB-9) kan worden gebruikt in combinatie met zonnepanelen om de prestaties van het PV-systeem te monitoren en te registreren. Door de LSE-3 te koppelen aan sensoren die gegevens zoals de opbrengst, de temperatuur en de spanning van de zonnepanelen meten, kan de logger deze gegevens verzamelen en opslaan voor verdere analyse.

De LSE-3 kan ook worden gebruikt om de prestaties van de omvormer van het PV-systeem te monitoren en om eventuele storingen of problemen te detecteren. Door de gegevens te loggen en te analyseren, kan de LSE-3 helpen bij het optimaliseren van de prestaties van het PV-systeem en bij het identificeren van problemen voordat ze ernstiger worden.
